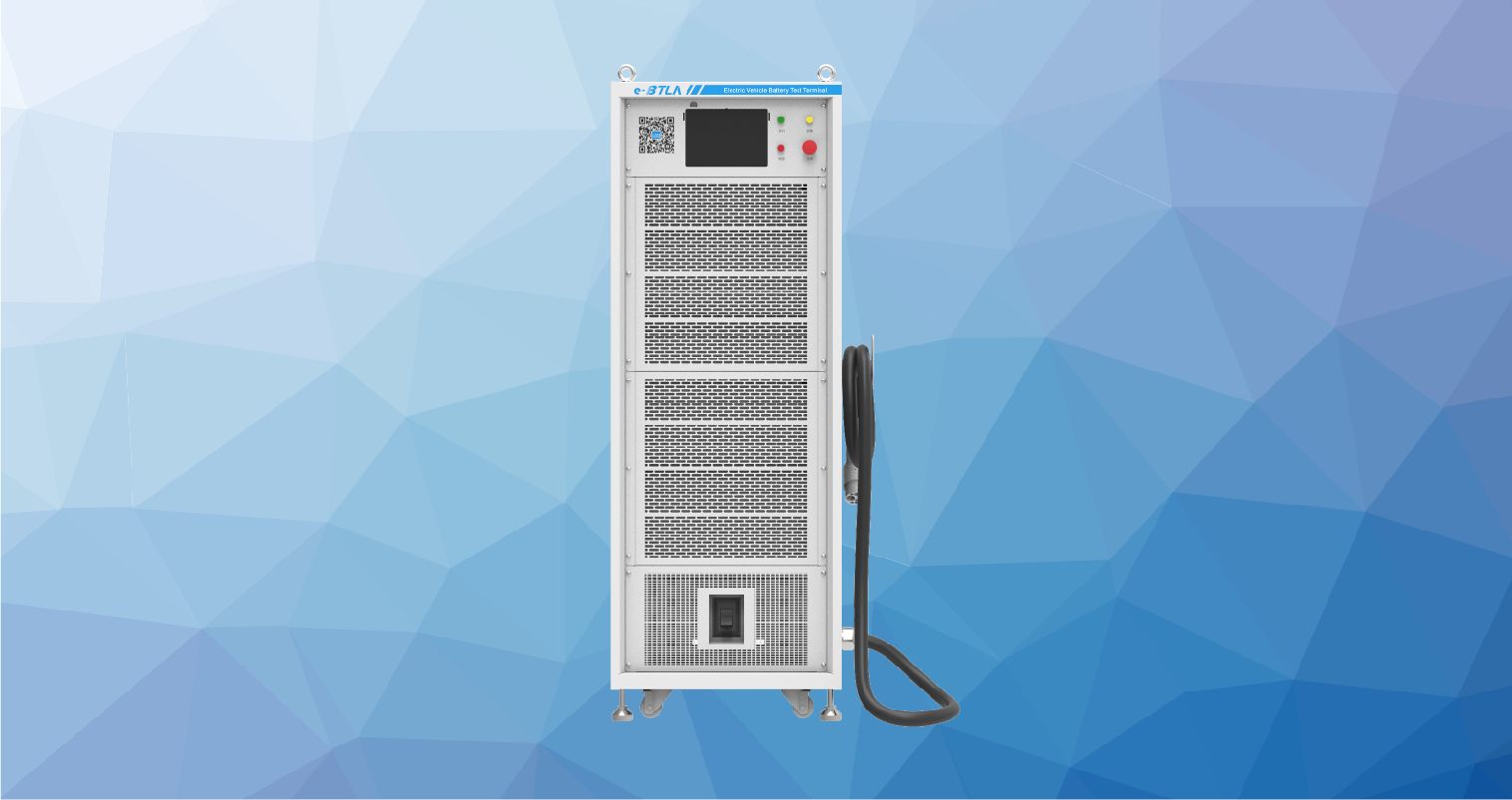

新能源汽车电池测试系统
产品概述
电动汽车电池测试终端是针对电动汽车车载电池的全自动测试解决方案，可对车载电池的故障与安全进行测试验证，确保车载电池性能可靠、功能稳定。采用可回收能源设计架构，将电池放电过程中产生的电能回收到市电或直接转移到需要充电的车载电池，体现节能环保的设计理念。
该测试系统具备无缝充放电切换功能，采用全数字化设计，保证了控制的精确性和时效性，使输出稳定、响应迅速；自带电脑操作平台，实时监控各项测试数据，具备报警机制，并可编辑各种工步，灵活自如，方便快捷。
测试项目
|
电池容量检测 |
电池电压一致性检测 |
直流内阻检测 |
|
电池系统温度检测 |
电池充电接口温度检测 |
SOC误差检测 |
|
绝缘检测 |
电流电压测量误差检测 |
车辆直流回路接触器粘连检测 |
产品特点
l 模块化设计，通道独立控制，可并联扩容，便于维护；
l 具备能量反馈功能，节省资源，绿色环保；
l 设备回馈电网电流总谐波失真低于3%，对电网谐波影响小；
l 丰富的数据报表功能，可实现测试数据的实时更新、在线监测、记录及远传，同时导入导出便捷，易于存储和备份；
l 软件界面简洁方便，便于操作；
l 具有编程测试、支持工况模拟、数据存储、数据曲线存储等功能；
l 支持多种通讯接口，方便扩容和使用；
l 高精准度电流电压测试；
l 灵活的故障报警机制。
应用领域
新能源汽车动力电池测试，梯度电池性能评估，三电系统（电池、电驱、电机）测试，燃料电池整车、电堆及DC/DC性能评估与测试等。
技术参数
| 产品型号 |
BTLA-ATS90-250H-A |
||
| 通道数量 |
1 |
||
| 低压直流侧参数 | |||
| 额定电压 |
300Vdc |
||
| 额定功率 |
90kW |
||
| 电流范围 |
±250A/通道 |
||
| 电流精度 |
0.05% F.S |
||
| 电压范围 |
50～950Vdc |
||
| 电压精度 |
0.05% F.S |
||
| 交流侧参数 | |||
| 电压体制 |
三相五线制 |
||
| 额定电压 |
380Vac |
||
| 电压范围 |
380Vac±15% |
||
| 频率范围 |
50/60Hz±5Hz |
||
| PF |
0.99 |
||
| THDi |
≤5% |
||
| 基本特性 | |||
| 峰值效率 |
≥90% |
||
| 正反向切换时间 |
≤10ms |
||
| 孤岛保护 |
具备 |
||
| 保护特性 |
具备多重安全保护，交直流过、欠压保护，过流保护，短路保护，直流反接保护，交流相序保护，过温保护，风扇异常检测等 |
||
| 冷却方式 |
智能强制风冷 |
||
| 噪音 |
≤75dB |
||
| 运行温度范围 |
-20℃～+45℃ |
||
| 防护等级 |
IP32 |
||
| 相对湿度 |
≤95%RH，无凝露 |
||
| 海拔高度 |
3000m |
||
| 通信方式 |
充电枪头、4G |
||
| LCD |
具备 |
||
| 外形尺寸H*W*D |
0.65*1.8*0.6m |
||
| 重量 |
350kg |
||
*系统规格可根据客户需求定制。
